Параметрические и сложные формы из дерева и фанеры

Зависит от толщины листа, породы, направления волокон и способа гибки. Тонкий лист берет большой радиус без подготовки. Для малого радиуса есть три пути: пропилы с рассчитанным шагом, набор формы из слоев или ребристый каркас с обшивкой по нему.

Пришлите толщину, нужный радиус и назначение детали — скажем, каким приемом это берется и берется ли вообще. Универсальной таблицы «радиус на толщину» не существует: одна и та же фанера ведет себя по-разному вдоль и поперек волокон.

Тремя способами. Пропилами: на внутренней стороне фрезеруются надрезы с рассчитанным шагом, и лист принимает радиус. Набором: форма собирается из слоев, каждый со своим контуром. Ребристым каркасом: кривую держат ребра, обшивка ложится по ним ламелями.

Пресс-форма ни в одном из трех не нужна, и это принципиально — оснастка окупается только на серии. Пресс-форм и вакуумного пресса у нас нет: мы работаем этими тремя способами.

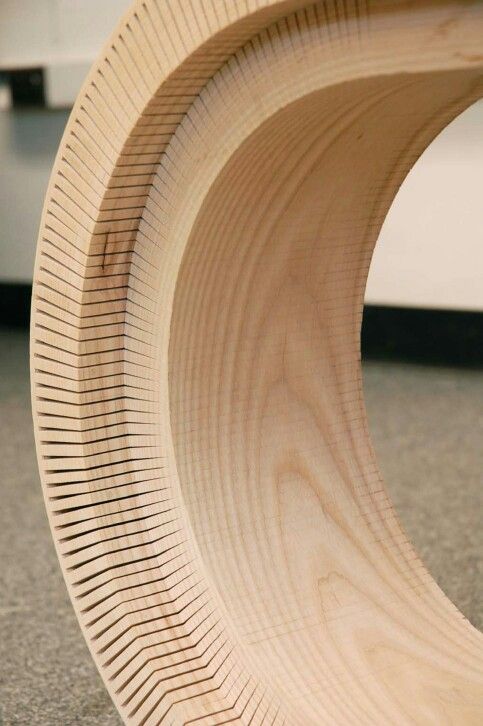

На одной стороне листа фрезеруются параллельные надрезы, не доходящие до противоположной поверхности. Оставшийся слой работает как шарнир, и плоский лист принимает кривизну. Шаг, глубина и рисунок пропила считаются под толщину материала и нужный радиус.

Так сделан гнутый борт столов в комплекте мебели CARAVAN. Прием дает одинарную кривизну; для двойной форма набирается или строится на ребрах.

Кривая задается набором плоских ребер, вырезанных на ЧПУ, а обшивка ложится по ним ламелями. Каждое ребро — свой контур: по высоте формы ни одно не повторяет соседнее.

Способ дает несущую конструкцию без оснастки и позволяет менять геометрию без новой пресс-формы. На нем построена восьмиметровая барная стойка «Подполья» с радиусным углом: ребра держат геометрию, кирпичная облицовка повторяет радиус без подрезки по месту.

Да. Детали держатся геометрией: шип и паз, соединение в полдерева, замковые узлы, фрезерованные на том же станке, что и сама деталь. Крепеж либо не нужен вовсе, либо сводится к нескольким точкам.

Комплект собирается без подгонки по месту, разбирается и переезжает плоской упаковкой. Для выставок, pop-up и торговых точек, которые меняют адрес, это решает и сборку, и логистику. Так устроены узлы в комплекте CARAVAN.

Поверхность, которая гнется в двух направлениях одновременно — как чаша или седло. Плоский лист на нее не разворачивается: ни один участок нельзя выкроить и просто согнуть.

Производят разбиением. Поверхность рационализируют: превращают в конечное число изготовимых элементов — сечений, ребер, полос или панелей, каждый из которых уже плоский. Дальше их режут и собирают обратно в объем. В боуле «Мечта Алвара Аалто» нет ни одной прямой плоскости, и он собран именно так.

Гнутоклееная заготовка — цельная деталь, склеенная в пресс-форме по заданному радиусу. Под каждую форму нужна своя оснастка, и она окупается на серии.

Ребристый каркас — набор плоских ребер со своими контурами плюс обшивка. Оснастка не нужна, форма может быть уникальной, изменение радиуса не требует новой пресс-формы. Мы работаем вторым способом: если задача решается только гнутоклееной заготовкой, скажем сразу.

Да, это основной сценарий. Работаем по готовой модели, по чертежу или по эскизу. Авторский замысел сохраняем: если геометрию нужно изменить ради изготовимости, показываем причину и предлагаем вариант, а не упрощаем молча.

Разработка конструкции и проектирование всего объекта — разные объемы работы, и граница определяется до расчета.

Модель: Rhino (3dm), STEP, STL, IGES в масштабе 1:1. Чертеж: DWG, DXF, PDF с размерами. В любом случае нужны материал, габарит, место установки и планируемая дата.

Если в геометрии что-то не изготовимо — незамкнутый контур, радиус меньше допустимого для толщины, узел, который не соберется, — скажем в первом же ответе.

Да. По эскизу, фотографии, референсу и габаритам построим модель сами. Готовые файлы для станка на первом шаге не нужны.

Стоимость и срок этого этапа считаются отдельно и согласуются до начала работы. Отрисовка макета по эскизу — от 2500 ₽ за час, 3D-моделирование — от 3500 ₽ за час.

Да, если под этим понимать предмет со сложной или криволинейной геометрией, построенный под конкретные размеры и место. Скамья, стойка, ресепшен, стеллаж, стол с гнутым бортом.

Мы не производим мебель серийно и не работаем как мебельная фабрика: наша территория — сложная форма, а мебель один из классов объектов внутри нее. Если задача решается прямоугольной конструкцией, мы так и скажем.

Цены за операцию — раскрой, фрезеровку, гибку, покраску — опубликованы в прайсе. Готовое изделие считается по составу работ: геометрия, материал, количество уникальных деталей, узлы, покраска, доставка и монтаж.

Криволинейный контур и мелкая частая деталь считаются выше прямого реза. Пришлите файл или эскиз — вернем расчет с разбивкой по этапам.

Да, оба сценария рабочие. Один объект считается по составу работ. Серия обсуждается после первого изделия, когда подтверждены материалы, узлы и способ сборки.

Повтор не требует построения заново: геометрия описана параметрами, и второй комплект деталей пересчитывается той же моделью. Это и делает серию дешевле первого объекта, а не только тиражом.

Да, это обычная практика. Производство в Краснодаре, проекты принимаем со всей России. Можно поставить комплект для сборки вашим подрядчиком или приехать на монтаж.

Так собирались «Космопорт» на Играх Будущего в Казани и экспозиция AALTO × XSA на «Зодчестве» в Москве: проектирование и производство в Краснодаре, сборка на месте. Доставка и монтаж считаются отдельно.

Да, все три передела на одной площадке. Ребристый каркас упирается в металлическое основание, деревянная поверхность садится на бетонный цоколь.

Узел, где материалы сходятся, проектируется как единый, а не как место встречи двух подрядчиков. Это самая дорогая и самая уязвимая точка в многоматериальном объекте, и она не должна делиться между исполнителями.

Модель строится не рисованием, а правилами и зависимостями. Меняется базовая кривая или шаг — пересчитывается связанная геометрия, следом ребра, плоские контуры деталей, их раскладка на лист и нумерация.

Ценность не в количестве ползунков, а в том, что изменение на этапе согласования не превращается в изготовление с нуля. Решения за пределами заданных правил требуют доработки самой модели — это честная граница метода.

Поверхность нельзя просто передать на станок. Ее рационализируют: определяют сечения, ребра или панели, толщины, соединения, маркировку и плоские контуры. Дальше детали разворачиваются на плоскость, раскладываются на лист и получают номера.

У нас эта цепочка замкнута в одном определении: разбиение, раскладка и нумерация считаются той же моделью, что построила форму. Плоские контуры и статус «готово к экспорту» при этом еще не равны проверенному заданию для конкретного станка — материал, инструмент и ограничения учитываются отдельно.

Да. Принимаем модель как есть и приводим ее к изготовимой: проверяем геометрию, толщины, радиусы и узлы, предлагаем разбиение и способ сборки.

Каждое изменение согласуется. Если модель построена так, что ее нельзя изготовить выбранным способом, скажем об этом до расчета, а не после предоплаты.
